CT是Computed Tomography的首字母縮寫，即計算機斷層成像技術。

X射線穿透物體時，由于物體不同部位的密度和厚度差異，射線能量會有不同程度的衰減。

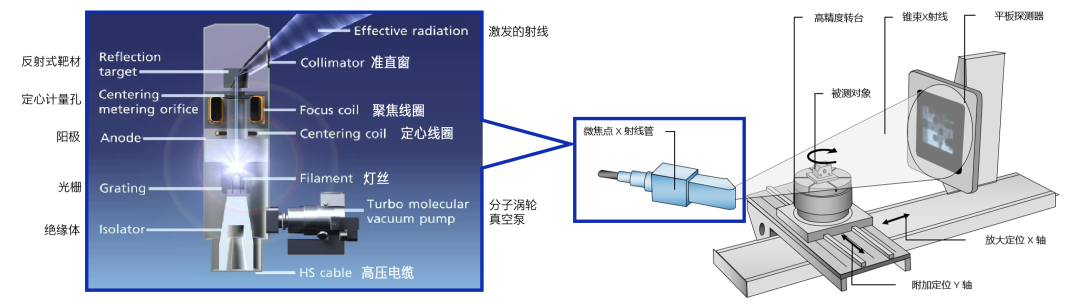

CT就是利用該現象，將物體放在高精度轉臺上做360°旋轉，每轉動一個特定角度，探測器就會將實時接受到X射線能量轉變?yōu)楣怆娦盘?hào)，經后續處理就可以得到物體在該角度下的實時灰度圖像。

計算機對這些原始圖像進行濾波反投影重構計算，得到物體的體積文件。利用ZEISS INSPECT X-RAY分析軟件對體積文件進行各種角度剖切，就可以查看物體內部結構的詳細切片圖。

工件內部的缺陷可能會對產品穩定性產生重大影響，錯誤的幾何形狀也會導致產品裝配的配合問題。因此，盡早對缺陷進行可靠檢測至關重要。使用蔡司CT設備只需一次掃描，即可解決這些疑難問題。

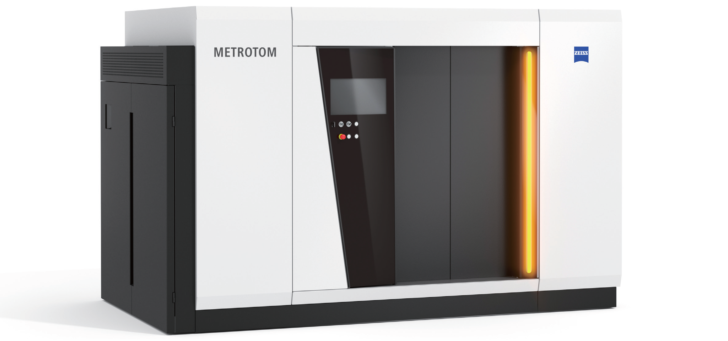

ZEISS METROTOM 800/1500系列CT設備，射線源最高電壓225kV，最高電流3000μA，最大功率500W。傳承了蔡司優秀的工業設計風格，將設備的控制柜等所有部件合為一體，外觀低調內斂，內部配置豐富。一體化的鉛房防護設計，保證了操作者的使用安全和身體健康。穩定的精度補償機構和校準器具，確保每一次日常掃描的精準。

該設備最大占地面積為6.7㎡，即便是在比較狹小的測量室內，也可以靈活安裝。并且設備采用了可踏入式設計，操作者可以從正面直接步入設備內部，能更方便地裝載較大或者較重的工件。

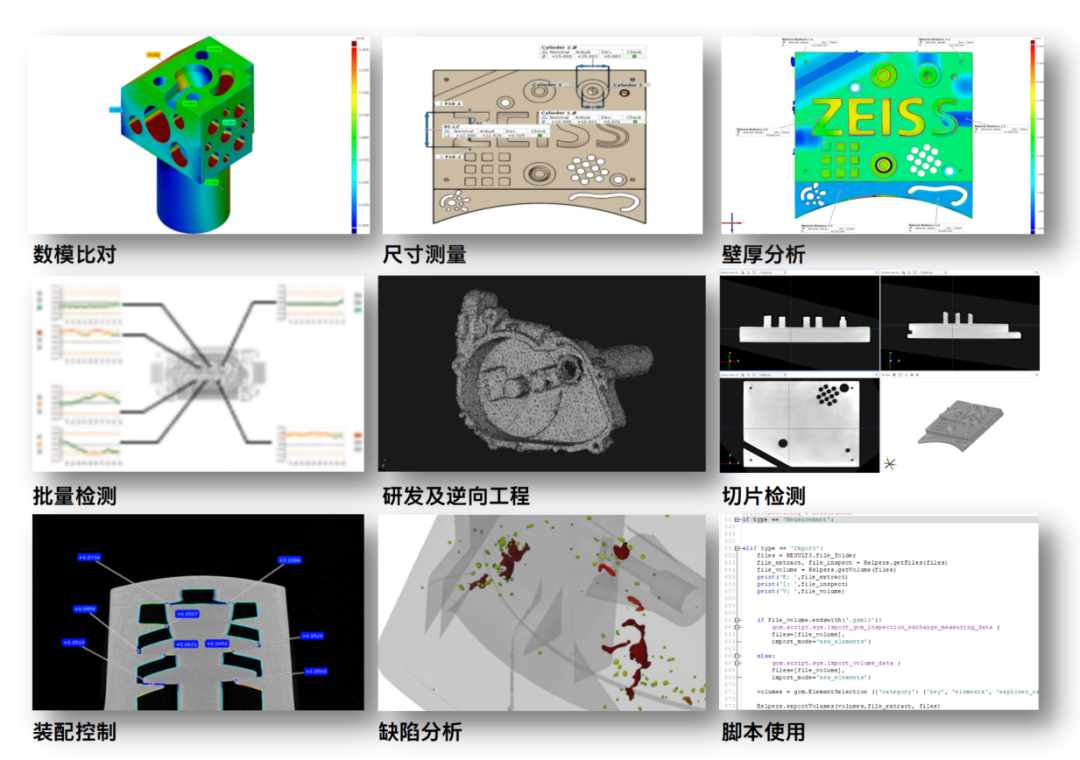

ZEISS INSPECT X-RAY是一款專為工業CT數據處理設計的軟件，能夠高效地可視化操作和分析體積數據，深入應用于缺陷檢測、尺寸分析和裝配檢查等領域。在醫療、電子、航天、注塑、新能源汽車、傳統鑄造業等行業也有廣泛的應用。

ZEISS INSPECT X-RAY功能強大且易于使用，不僅能提高工作效率，還確保了測量結果的準確性和可靠性，是工業CT應用中的理想選擇。用戶還可以下載ZEISS Quality Suite并安裝該軟件，使用公司郵箱注冊后進行為期30天的免費試用，體驗完整的軟件功能。到期之后可自動轉換為本年度內的免費基本版軟件，且無需任何額外費用。

ZEISS METROTOM OS軟件是蔡司的CT軟件之一，用于控制和操作METROTOM系列CT機器。該軟件不僅提供了直觀的用戶界面，還支持多種掃描設置和參數優化，確保用戶輕松獲得高質量的掃描結果。通過蔡司培訓講師的常規培訓，操作人員即可輕松掌握該軟件對產品進行CT掃描。

a

用戶友好性

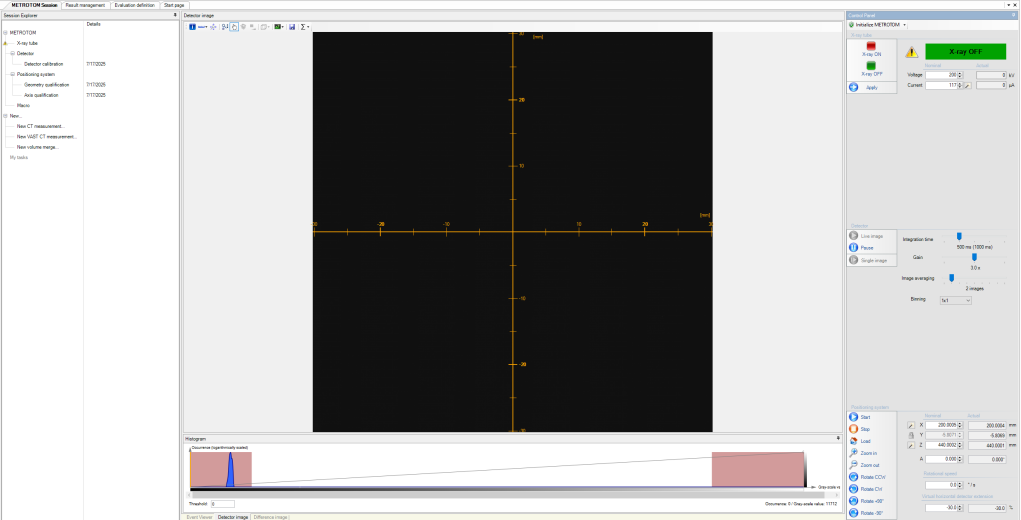

ZEISS METROTOM OS提供了一個清晰易懂的多語言用戶界面，操作人員可以根據需求變更軟件語言，并能夠輕松設置掃描參數如電壓、電流、曝光時間和照片數量等關鍵參數，大大簡化了操作流程。

軟件還會記錄每次掃描所用的參數，并自動保存在結果列表中，方便后續調用和查看參數。

b

高效的數據采集

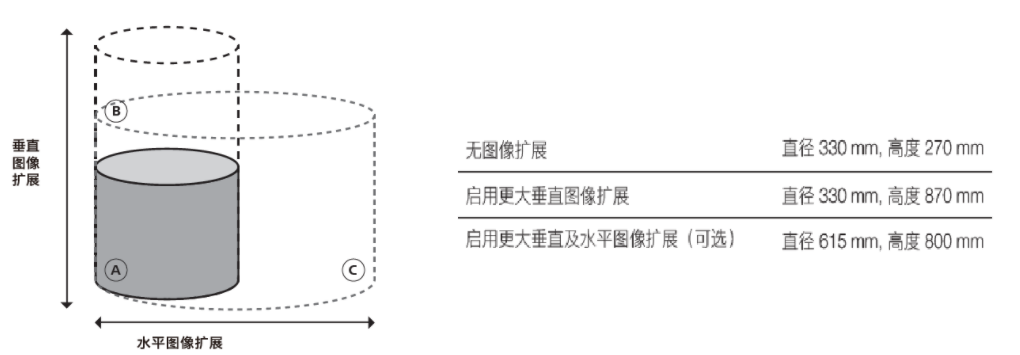

軟件中標配了VAST CT掃描模式，利用trigger box技術，最高可實現40%-50%的掃描速度提升，結合蔡司垂直拼接和水平拓展功能，所測產品最高尺寸可達870mm，最大回轉直徑可615mm。特別適合大尺寸零件的快速檢測。

c

完善的后處理功能

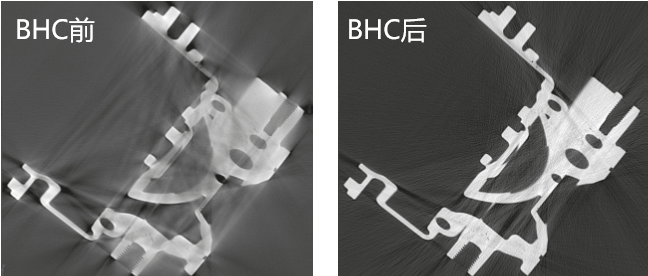

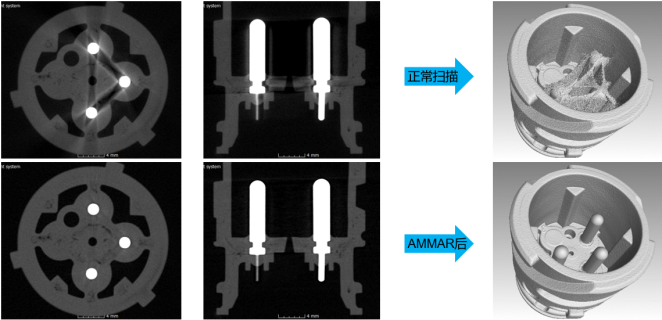

軟件中可以實現多種后處理操作，對掃描結果進行優化和改善，幫助我們獲得比較完美的掃描數據。比如在下圖中展示的復合材料偽影抑制效果(左)和射束硬化修正的效果(右)。
